Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Proces: | Gelast | Materiaal: | Roestvrij staal |
|---|---|---|---|
| Industrie: | Turbine | Gebruik: | Zegel |
| Methode: | puntlassen | Cijfer: | SS304, SS316L |
| Voordeel: | Zeer lage kruiskoppeling | Sollicitatie: | Vliegtuigmotoronderdeel |

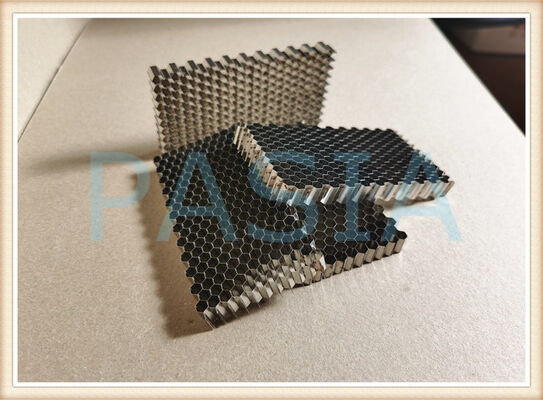

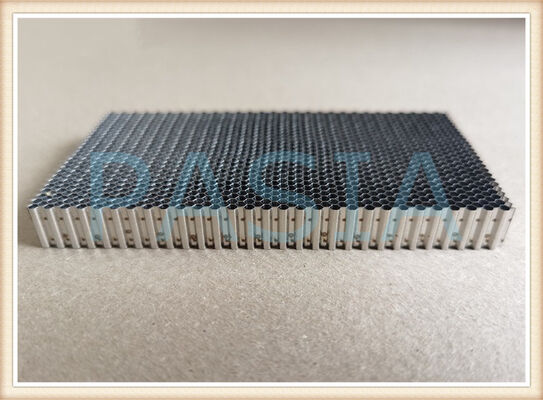

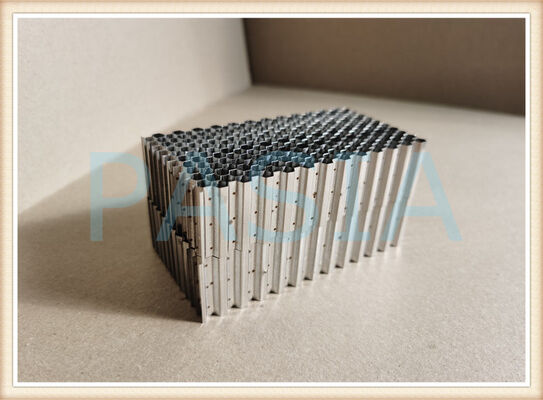

Custom Cell Grootte 0,8-3 mm honingraat zegelring voor Aero-motor
De Custom Cell Size 0.8 ∼3 mm Honeycomb Seal Ring for Aero-Engine is een hoogtemperatuur, afbreekbaar afdichtingscomponent ontworpen voor compressor, turbine, verbrandingsmotor en labyrint afdichting toepassingen.Het is vervaardigd met een precieze zeshoekige honingraat kern gebreid of gelast aan een metalen steunring.
De grootte van de honingraatcel kan worden aangepast van 0,8 mm tot 3,0 mm om lekkagebeheersing, wrijvingsvermogen, thermische stabiliteit en levensduur te optimaliseren.Dit product is geschikt voor OEM- en retrofit-verzegelingssystemen voor vliegtuigmotoren.
---
2. Belangrijkste kenmerken
· Op maat gemaakte celgrootte: 0,8 mm ¥ 3,0 mm
· Hexagonale honingraatstructuur
· Superlegeringen op basis van nikkel met hoge temperatuur
• Uitstekende oxidatie- en corrosiebestendigheid
· Afbrekbaar en wrijvingsvermogen
· Strakke afmetingen
· Lichtgewicht met een hoge structurele stijfheid
· Vacuümlegering / lasersweisconstructie
· Opties voor volledige ring, gespleten ring of gesegmenteerde ring
· Op aanvraag beschikbaar op maat gemaakte lakken
· Geschikt voor MRO- en OEM-productie van vliegtuigmotoren
---
3. Typische toepassingen
· Compressorverzegelingen voor vliegtuigmotoren
· Turbinepunten en interstadiumdichtingen
· Vergrendeling van de verbrandingsmotor
· Labyrint afdichtingssystemen
· Hulpkrachten (APU)
• industriële gasturbines
· Verbetering van de prestaties
• Hoogtemperatuur rotor/stator-afscherming
Geconstrueerd voor nauwkeurigheid ¢ Technische specificaties
Onze producten voor honingraatzegels ondersteunen de volgende flexibele specificaties:
| Parameter | Specificatiebereik |
| Materiële opties | Roestvrij staal, Haynes 214, Hastelloy X, Hoogtemperatuurlegering, koolstofstaal |
| Grootte van de honingraatcel | 0.8 mm 5,6 mm (0,8 mm, 1,6 mm, 2,0 mm, 3,2 mm, 4,2 mm, 5,6 mm, enz.) |
| Celwanddikte | 0.08 mm, 0,1 mm, 0,13 mm, 0,15 mm, 0,2 mm (aanpasbaar) |
| Productvormen | Ringen, segmenten, banden, rechthoekige platen, enz. |
| Productieprocessen | Automatische lasersweiswerkzaamheden, vacuümsplijten, enz. |
Toepassingen:
• Aerospace & Aviation Sealing: ideaal voor vliegtuigjetmotorcompressoren en turbinesluiers.
· Gasturbines voor het opwekken van elektriciteit: gebruikt in combinatiekrachtcentrales om parasitaire stoomlekkages te minimaliseren, waardoor de gemiddelde warmte wordt verminderd
de verbruik van standaardkolen met ongeveer 5 gram per kilowatt-uur.
• Industriële stoomturbines: Verbetert de stabiliteit van de rotor en de ontvochtiging van de blaadpunten, waardoor de onderdelen worden beschermd tegen vochterosie.
• Windtunnel- en compressorstroomregelaars: zorgen voor een laminaire luchtstroom en verminderen aerodynamische verliezen in testfaciliteiten met hoge snelheid.
· EMI/RFI-bescherming: De metalen honingraatstructuur fungeert ook als een afscherming door elektromagnetische interferentie (EMI) in gevoelige elektronische behuizingen.
Voordelen
| 1 | Zeer lage kruiskoppeling |
| 2 | Een hogere directe demping die het doolhof verzegelt |
| 3 | Meer vergevingsgezind dan labyrint afdichtingen in het geval van een rotor-stator wrijven |
| 4 | Verscheidenheid aan materialen die voor een breed scala van toepassingen beschikbaar zijn |
| 5 | met een diameter van niet meer dan 20 mm, |
