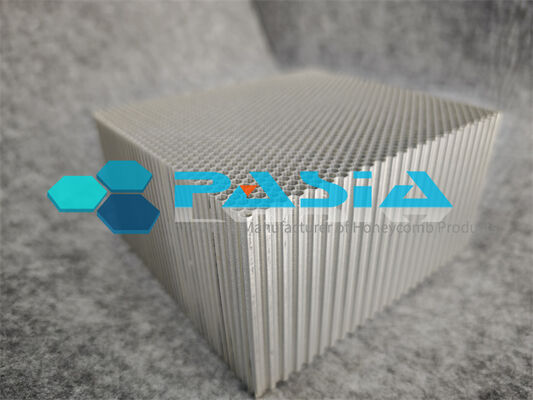

Honeycomb Haynes 214 1,0 mm Dik Automatisch Lasersweiszegel Gasturbinezegel

Honingraat Haynes 214 1,0 mm dikke automatische laserlasafdichting gasturbineafdichting

1. Materiaaleigenschappen

Haynes 214 is een nikkel-chroom-aluminium-ijzer-superlegering, versterkt door een unieke yttrium-microlegering. Het vertoont een uitstekende oxidatieweerstand bij extreme temperaturen tot 1260°C, samen met een uitstekende weerstand tegen carbonering en door chloor veroorzaakte corrosie. Met een dichtheid van 8,05 g/cm³ en een elasticiteitsmodulus van 217 kN/mm² wordt Haynes 214 algemeen erkend als een ideaal materiaal voor de vervaardiging van honingraatafdichtingsstructuren in gasturbines.

2. Automatisch laserlasproces

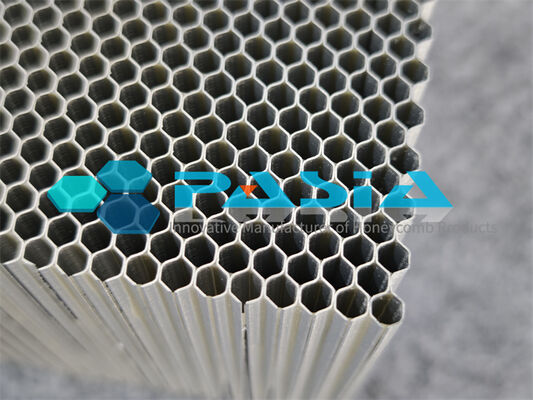

Dit product is vervaardigd met behulp van geavanceerde automatische laserlastechnologie. Laserlassen, waarbij gebruik wordt gemaakt van een laserstraal met hoge energiedichtheid als warmtebron, biedt duidelijke voordelen, waaronder een hoge energiedichtheid, diepe penetratie, hoge efficiëntie, precisie en uitstekende regelbaarheid. De 1,0 mm dikke Haynes 214-folie is met precisie gevormd tot een doorlopende zeshoekige honingraatcelstructuur. Slechts een paar fabrikanten wereldwijd, uitgerust met vacuümsolderen en automatische laserlasfaciliteiten, kunnen een efficiënte massaproductie van honingraatproducten realiseren. De door Haynes International geleverde 214® RTW™-lasdraad heeft een speciaal behandeld oppervlak, dat een soepele draadaanvoer in automatische lasapparatuur garandeert en slijtage van de contacttip vermindert.

3. Werkingsprincipe

De honingraatafdichting is een cruciaal onderdeel voor de stroomregeling in gasturbines. Het werkingsprincipe is het handhaven van een extreem kleine speling tussen de roterende afdichtingstanden en de stationaire honingraatvoering. De honingraatcellen verminderen de lekstroom aanzienlijk door smoor- en werveleffecten op de gasstroom. Tijdens bedrijf ontstaat onvermijdelijk wrijvingscontact tussen de tanden van de afdichting en de honingraat. De Haynes 214 honingraatstructuur biedt een goede schuurbaarheid, beperkt de thermische belasting tijdens het wrijven en voorkomt schade aan de afdichtingstanden. Afhankelijk van de inbouwpositie worden honingraatafdichtingen hoofdzakelijk ingedeeld in tipafdichtingen, membraanafdichtingen en aseindafdichtingen.

4. Toepassingen

Dit product wordt voornamelijk gebruikt in afdichtingsconstructies voor hete secties van vliegtuigmotoren, industriële gasturbines en stoomturbines. Specifieke toepassingen zijn onder meer bladtipafdichtingen om aerodynamische verliezen te verminderen en de efficiëntie te verbeteren; de honingraatstructuur zorgt ook voor vochtafvoerende effecten, waardoor de messen worden beschermd tegen stoomerosie. Naast gasturbines worden Haynes 214-honingraatafdichtingen ook op grote schaal gebruikt in vlamschermen, verbrandingsovens, katalysatoren, verbrandingssystemen voor medisch afval en andere statische toepassingen waarbij weerstand tegen oxidatie van cruciaal belang is.

5. Toepassingsgevallen

In academisch onderzoek zijn honingraatvoeringmaterialen gemaakt van Haynes 214-platen, gesoldeerd met BNi-5-nikkelgebaseerd vulmetaal, systematisch onderzocht op hun wrijfprestaties bij hoge snelheid. Experimenten tonen aan dat het hardsoldeerproces de mechanische eigenschappen aanzienlijk beïnvloedt, vooral na blootstelling aan hoge temperaturen van 1000°C. In de praktijk zijn honingraatafdichtingen gemaakt van Haynes 214 met succes toegepast in de motoren van het U-2-vliegtuig, de Oekraïense GT25000-gasturbine en de Chinese J-10-straaljagermotoren. Met voortdurende verbeteringen in laser-microlasprocedures voor ultradunne superlegeringen op nikkelbasis belooft deze technologie nog bredere toepassingsmogelijkheden in hoogwaardige apparatuur zoals gasturbines.

Ontworpen voor precisie – Technische specificaties

Onze honingraatafdichtingsproductlijn ondersteunt de volgende flexibele specificaties:
