Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | Para-aramide papier | Folie-denken: | 0,05, 0,06 of 0,076 mm |
|---|---|---|---|
| Celgrootte: | 2, 3, 5, 8mm | Hardheid: | H18 |
| Hoogte: | Aangepast | Productnaam: | Para-aramide honingraatkern |

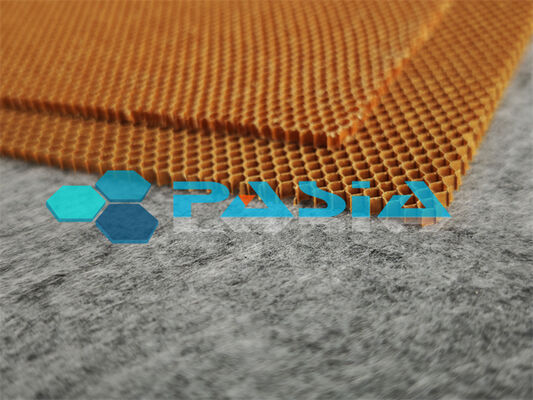

Warmtebescherming Lichte aramide honingraatkern voor uitlaatdoeken
De hittebeschermende lichtgewicht Aramid honingraat kern is een hoogwaardige,niet-metaal sandwichkernmateriaal, speciaal ontworpen voor uitlaatdoeken en thermische bescherming in de luchtvaart, defensie, automobielindustrie en industrie.
vervaardigd van aramidvezelpapier (meta-aramid of para-aramid, gelijkwaardig aan Nomex® of Kevlar®) en bekleed met een hittebestendig fenolhars,Deze honingraat kern levert een uitzonderlijke combinatie van thermische isolatie, structurele sterkte en brandveiligheid, allemaal tegen een fractie van het gewicht van metalen alternatieven.
De zeshoekige celstructuur, de meest efficiënte geometrie van de natuur, verdeelt de thermische en mechanische belastingen gelijkmatig en maximaliseert het materiaalgebruik.motorruimteschildsDit kernmateriaal biedt de thermische barrière die uw toepassing vereist zonder de gewichtsstraf van traditionele oplossingen.
---
2. Kernvoordelen
2.1 Superieure warmtebescherming en thermische isolatie
Parameterwaarde
Thermische geleidbaarheid 0,03 ∼0,05 W/m·K (tegenover aluminium 100 ∼200 W/m·K)
Continu bedieningstemperatuur -55°C tot +180°C (tot +200°C bij geavanceerde harssystemen)
Maximale blootstelling op korte termijn +260°C tot +300°C
Thermische weerstand tegen glasvezel 20% lichter dan alternatieven voor glasvezel
De opgesloten lucht in de honingraatcellen creëert een effectieve isolatie barrière.Deze kern vermindert drastisch de warmteoverdracht van de uitlaatcomponenten van de hete kant naar aangrenzende structuren, waardoor de warmteopname in de cabine wordt verminderd en de algemene efficiëntie van het systeem wordt verbeterd.
2.2 Ultralichte constructies
Densiteitsbereik 29 ️ 144 kg/m3 (1.8 ️ 9.0 lb/ft3)
Gewicht ten opzichte van vaste materialen Tot 60% lichter dan gelijkwaardige metalen structuren
20% lichter dan glasvezel
Elke bespaarde kilo in het ontwerp van de uitlaatdoek vertaalt zich rechtstreeks in een grotere laadcapaciteit, een groter bereik en een lager brandstofverbruik.Deze kern stelt ingenieurs in staat om thermische bescherming te bereiken zonder afbreuk te doen aan gewichtsdoelstellingen.
2.3 Brandveiligheid met zelfdoofing
Vermogensresultaten
Zelfblusstijden < 1 seconde (alleen NOMEX®-papier)
FAR 25.853 Aanhangsel F, delen I en V
Rookemissies Lage rook en lage toxiciteit
Vlambestendige overeenkomstig FAR deel 25, aanhangsel F
In tegenstelling tot aluminium honingraat, dat smelt en warmte leidt, is onze aramide kern zelf blusbaar en ondersteunt geen verbranding.De fenolharsmatrix veroorzaakt bij verhitting een koolvormende reactieDeze actieve brandonderbreking biedt kritieke bescherming in motorruimten en uitlaatzones waar brandstofleidingen,De Commissie is van mening dat de Commissie de nodige maatregelen moet nemen om de vervuiling te voorkomen.
2.4 Aanvullende prestatievoordelen
· Corrosiebestandheid ️ van nature niet-metaal; immuun voor galvanische corrosie, vocht en chemische aanvallen
· Dielectrische eigenschappen Excellente elektrische isolatie; geen elektromagnetische interferentie
· Stootbestendigheid Hoog gehardheid met goede vermoeidheid en stootbestendigheid
· Trillingsdemping ️ Effectieve akoestische en trillingsisolatie
· Vormbaarheid goede vormbaarheid voor curvevorming
Mechanische eigenschappen van de honingraatkern
| Grootte van de honingraatcel (mm)) |
Dichtheid (kg/m)3) |
Gewone druksterkte ((MPa) | Vermogen van het scheren van het vlak ((Mpa) | ||||
| Zuiver kernmateriaal | Sandwichstructuur | Sterkte | Modules | ||||
| L | W | L | W | ||||
|
1.83 |
48 | 1.8 | 2.28 | 1.38 | 0.79 | 88 | 45 |
| 64 | 3.12 | 3.83 | 1.81 | 1.11 | 100 | 57 | |
|
2.75 |
32 | 0.92 | 1.0 | 0.79 | 0.46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1.48 | 0.86 | 121 | 54 | |
| 72 | 3.93 | 4.26 | 2.62 | 1.45 | 151 | 65 | |
Mechanische eigenschappen van de Nomex honingraatkern 2
| Type kern | Dichtheid (kg/m3) |
Stab.comp.str (Mpa) |
L Scheer eigenschappen ((Mpa) | W Scheer eigenschappen ((Mpa) | |||||||
| Sterkte | Modules | Sterkte | Modules | ||||||||
| Type | Min Ind | Type | Min Ind | Type | Min Ind | Type | Min Ind | Type | Min Ind | ||
| 3.2-29 | 29 | 0.77 | 0.60 | 0.56 | 0.47 | 25.9 | 17.4 | 0.35 | 0.30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2.35 | 1.92 | 1.22 | 1.03 | 44.5 | 34.5 | 0.73 | 0.61 | 27.1 | 20.9 |
| 3.2-64 | 64 | 3.88 | 3.22 | 1.72 | 1.55 | 61.0 | 54.0 | 0.99 | 0.82 | 34.0 | 25.0 |
| 3.2-80(E) | 80 | 6.67 | 4.49 | 1.92 | 1.65 | 66.1 | 52.3 | 1.20 | 0.97 | 43.9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4.69 | 2.22 | 1.95 | 71.0 | 64.0 | 1.23 | 1.05 | 38.4 | 34.0 |
| 3.2-96(E) | 96 | 8.99 | 8.78 | 2.49 | 2.25 | 82.8 | 77.5 | 1.73 | 1.67 | 59.1 | 55.5 |
| 4.8-40 | 40 | 1.63 | 1.46 | 0.95 | 0.92 | 38.0 | 36.3 | 0.55 | 0.52 | 23.9 | 22.5 |
| 4.8-48 | 48 | 2.45 | 1.86 | 1.24 | 1.02 | 41.3 | 34.0 | 0.77 | 0.60 | 30.0 | 18.0 |
| 4.8-72 | 72 | 5.28 | 4.60 | 1.70 | 1.32 | 57.1 | 47.5 | 1.09 | 0.80 | 40.5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1.80 | 0.79 | 0.62 | 20.6 | 16.1 | 0.87 | 0.72 | 42.0 | 34.0 |
Toepassing:
Extremely High Strength Para-Aramid Honeycomb Core For High End Application is a high performance non-metallic core which can replace fiberglass and Nomex® honeycomb core materials to achieve significant weight reductions without sacrificing performance in most applications. para-aramidevezel honingraat wordt gebruikt voor de boorddekken, de kookplaatsen van vliegtuigen, de vloeren, de afschermingen, de voor- en achterkant van vliegtuigen, de radomen, de flappen, de toegangspanelen en de deuren.
