Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | Para-aramide papier | Folie-denken: | 0,05, 0,06 of 0,076 mm |
|---|---|---|---|
| Celgrootte: | 2, 3, 5, 8mm | Hardheid: | H18 |
| Hoogte: | Aangepast | Productnaam: | Para-aramide honingraatkern |

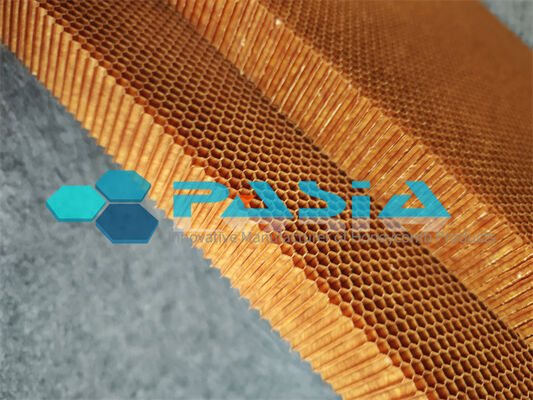

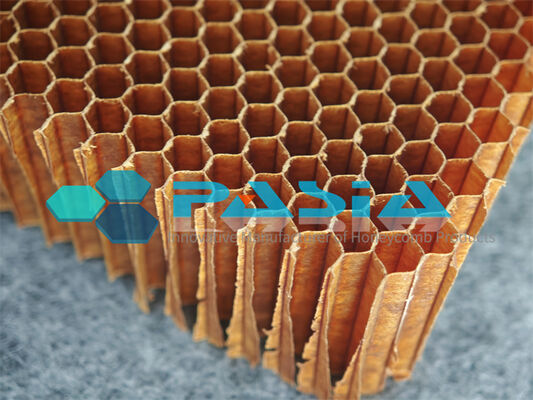

Flex Core Aramid Honeycomb voor Driedimensionele onderdelen die isolatie en niet-geleidbaarheid vereisen
1De uitdaging wanneer platte kernen falen
Conventioneel stijve honingraatkernen zijn ontworpen voor vlakke of licht gebogen panelen, maar als je ontwerp vraagt om samengestelde bochten, strakke straal, dubbele gecontouriseerde schelpen of diep getekende 3D-geometrieën,met een diameter van niet meer dan 20 mmHet is echter niet zo eenvoudig om een systeem te creëren dat de structuur van de scheepsbouw in gevaar kan komen.
Erger nog, als dat 3D-onderdeel ook moet isoleren tegen hitte of trillingen en elektrisch niet-geleidend moet blijven voor RF-transparantie of galvanische isolatie, krimpen de materiaalopties dramatisch.
Onze Flex Core Aramid Honeycomb is speciaal ontwikkeld om dit trilemma op te lossen: vormbaar in complexe 3D vormen, thermisch/akoestisch isolerend,en inherent niet-geleidend, zonder de lichte sterkte van aramidevezels te verliezen.
---
2Wat is Flex Core Aramid Honingraat?
In tegenstelling tot standaard zeshoekige honingraat met stijf gebonden knooplijnen, heeft Flex Core een gecontroleerd, uitgebreid knoopbindingspatroon waarmee de celwanden zich kunnen articuleren en snijden in het vlak.Deze unieke architectuur geeft de kern uitzonderlijke drapeability en conformiteit, waardoor het complexe 3D-contouren kan volgen tijdens warmvormende of vacuümzakprocessen, net als een stof, maar met de compressiestevigheid van een structurele kern.
Het is verkrijgbaar in over-uitgebreide (OX) en lage dichtheid varianten, met fenolische of polyimide hars systemen op maat van uw vorming temperatuur en service omgeving.
---
3Feature #1
Standaard honingraat is bestand tegen scheer in het vlak; Flex Core omarmt het.
· Vormvermogen: bereikt samengestelde kromming met een straal van ≥ 3 mm (afhankelijk van de dichtheid en de celgrootte) zonder breuk van de celwand of telegrafie van het oppervlak.
· Verwerkingsflexibiliteit: compatibel met warmvormende pers, autoklaafharding en matched-die-molding.het verminderen van afval met tot 40%.
· Dimensionale stabiliteit na vorming: de gearticuleerde knoopstructuur sluit zich bij harsherkoppeling in de gevormde vorm vast en houdt de contouren binnen ±0.5 mm meer dan 1 meter touwlengten kritisch voor aerodynamische oppervlakken en met water gemonteerde radomen.
Echte toepassingen: een-stuk gevormd helikopter motor hoes, samengestelde gebogen raceauto monocoque inserts,en dubbel gebogen vliegtuigen voorkant secties.
---
4. Kenmerk #2 Performance van de thermische en akoestische isolatie
In 3D-vormige behuizingen zijn motorruimten, cabine-cellen of nacelle-inlaten even cruciaal als de structurele ondersteuning.
Thermische isolatie
• De gesloten-cel (of gedeeltelijk open-cel) architectuur vangt stilstaande lucht vast en bereikt een thermische geleidbaarheid van slechts 0,035 W/m·K bij 25°C, vergelijkbaar met premium schuimisolaties.
· De aramide/fenolie matrix behoudt zijn isolatie eigenschappen tot 180°C continu (pieken tot 220°C), waardoor warmte niet door de hete huiden naar de koude structuren kan doordringen.
· Vermindert of elimineert de noodzaak van afzonderlijke thermische barrière dekens, waardoor het gewicht en de complexiteit van de installatie worden bespaard.
Acoustische/trillingsdemping
• De flexibele celwanden verdrijven trillingsenergie door micromotorische wrijving bij knoopverbindingen, waardoor een verliezenfactor (tan δ) van 0,02 × 0 ontstaat.05 in het bereik van 5002000 Hz aanzienlijk hoger dan stijve kernen.
· Ideaal voor het verminderen van het geluid in de cabine in vliegtuigen, treinen en schepen waar gebogen schotten en gevormde plafondpanelen standaard zijn.
---
5. Kenmerk # 3 Inherente niet-geleiding (elektrisch en galvanisch)
Voor 3D-vormige onderdelen die antennes, radarsystemen of gevoelige elektronica bevatten, of die zich aan koolstofvezelschillen binden, is niet-geleidbaarheid geen luxe; het is een veiligheids- en prestatieverplichting.
Dielectrische transparantie
· Dielectrische constante (εr): 1,2 1.5 (afhankelijk van dichtheid en frequentie, 1 18 GHz).
· Verlies tangent (tan δ): < 0.01, waarbij een minimale signaalafzwakking wordt gewaarborgd.
• Dit maakt Flex Core de voorkeurskern voor 3D-radomen, antennehouten en satellietreflectorschalen, waarbij de signaalintegritie over een gebogen diafragma moet worden behouden.
Elektrische isolatie
· Volumeweerstand: > 1015 Ω·cm·a ware elektrische isolatie.
· Bestaat bestand tegen dielectrische breuk tot > 20 kV/mm, waardoor de elektronica tegen boogvorming of kortsluiting wordt beschermd in omgevingen met grote hoogte of hoge luchtvochtigheid.
Galvanische isolatie
· In tegenstelling tot aluminium is Flex Core 100% niet-metaal. Wanneer het is gebonden aan koolstofvezelversterkte polymer (CFRP) -huiden, elimineert het galvanische corrosie volledig.geen corrosie-gevoelige interfacesDit is met name van vitaal belang voor 3D-vormige scheepspropellerscherven, offshoreplatformbehuizingen en autobatterijdozen.
Mechanische eigenschappen van de honingraatkern
| Grootte van de honingraatcel (mm)) |
Dichtheid (kg/m)3) |
Gewone druksterkte ((MPa) | Vermogen van het scheren van het vlak ((Mpa) | ||||
| Zuiver kernmateriaal | Sandwichstructuur | Sterkte | Modules | ||||
| L | W | L | W | ||||
|
1.83 |
48 | 1.8 | 2.28 | 1.38 | 0.79 | 88 | 45 |
| 64 | 3.12 | 3.83 | 1.81 | 1.11 | 100 | 57 | |
|
2.75 |
32 | 0.92 | 1.0 | 0.79 | 0.46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1.48 | 0.86 | 121 | 54 | |
| 72 | 3.93 | 4.26 | 2.62 | 1.45 | 151 | 65 | |
Mechanische eigenschappen van de Nomex honingraatkern 2
| Type kern | Dichtheid (kg/m3) |
Stab.comp.str (Mpa) |
L Scheer eigenschappen ((Mpa) | W Scheer eigenschappen ((Mpa) | |||||||
| Sterkte | Modules | Sterkte | Modules | ||||||||
| Type | Min Ind | Type | Min Ind | Type | Min Ind | Type | Min Ind | Type | Min Ind | ||
| 3.2-29 | 29 | 0.77 | 0.60 | 0.56 | 0.47 | 25.9 | 17.4 | 0.35 | 0.30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2.35 | 1.92 | 1.22 | 1.03 | 44.5 | 34.5 | 0.73 | 0.61 | 27.1 | 20.9 |
| 3.2-64 | 64 | 3.88 | 3.22 | 1.72 | 1.55 | 61.0 | 54.0 | 0.99 | 0.82 | 34.0 | 25.0 |
| 3.2-80(E) | 80 | 6.67 | 4.49 | 1.92 | 1.65 | 66.1 | 52.3 | 1.20 | 0.97 | 43.9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4.69 | 2.22 | 1.95 | 71.0 | 64.0 | 1.23 | 1.05 | 38.4 | 34.0 |
| 3.2-96(E) | 96 | 8.99 | 8.78 | 2.49 | 2.25 | 82.8 | 77.5 | 1.73 | 1.67 | 59.1 | 55.5 |
| 4.8-40 | 40 | 1.63 | 1.46 | 0.95 | 0.92 | 38.0 | 36.3 | 0.55 | 0.52 | 23.9 | 22.5 |
| 4.8-48 | 48 | 2.45 | 1.86 | 1.24 | 1.02 | 41.3 | 34.0 | 0.77 | 0.60 | 30.0 | 18.0 |
| 4.8-72 | 72 | 5.28 | 4.60 | 1.70 | 1.32 | 57.1 | 47.5 | 1.09 | 0.80 | 40.5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1.80 | 0.79 | 0.62 | 20.6 | 16.1 | 0.87 | 0.72 | 42.0 | 34.0 |
Toepassing:
Extremely High Strength Para-Aramid Honeycomb Core For High End Application is a high performance non-metallic core which can replace fiberglass and Nomex® honeycomb core materials to achieve significant weight reductions without sacrificing performance in most applications. para-aramidevezel honingraat wordt gebruikt voor de boorddekken, de kookplaatsen van vliegtuigen, de vloeren, de afschermingen, de voor- en achterkant van vliegtuigen, de radomen, de flappen, de toegangspanelen en de deuren.
