Hoge Efficiëntie Gelaste Honingraat Luchtstroomafdichting Ter Vervanging van Traditionele Labyrintafdichting

Hoogrendement Gelaste Honingraat Luchtstroomafdichting Ter Vervanging van Traditionele Labyrintafdichtingen

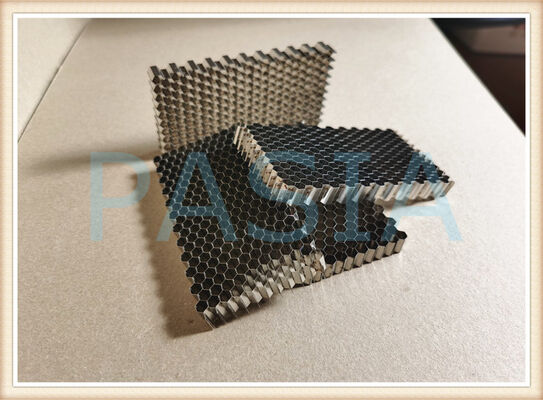

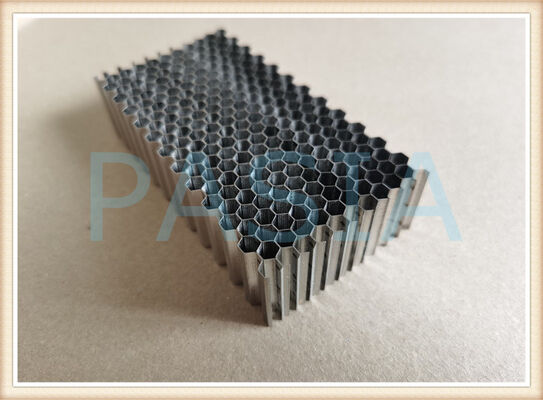

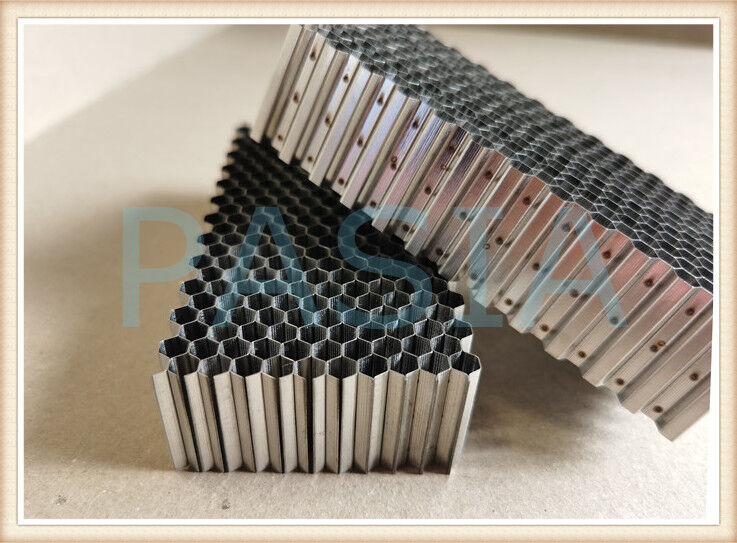

De Hoogrendement Honingraat Luchtafdichting is een volgende generatie gasdoorstromingsafdichtingsoplossing, ontworpen als directe vervanging voor conventionele labyrintafdichtingen in vliegtuigmotoren, Gasturbines, stoomturbines en compressoren. Vervaardigd uit op nikkel gebaseerde superlegeringfolie (zoals Hastelloy X / GH3536), precisie gevormd tot een hexagonale honingraat celstructuur en vacuüm gesoldeerd op een steunring, levert deze afdichting superieure lekkagecontrole, verbeterde rotordynamische stabiliteit en verbeterde algehele turbine-efficiëntie.

In tegenstelling tot labyrintafdichtingen die afhankelijk zijn van complexe tandgeometrieën om weerstand tegen de stroming te creëren, maakt de honingraatafdichting gebruik van zijn unieke celstructuur om de wervelsnelheid te verminderen en de kinetische energie van de stroming te dissiperen, waardoor fundamenteel betere afdichtingsprestaties worden bereikt met grotere operationele robuustheid.

2. Waarom Labyrintafdichtingen Vervangen?

Labyrintafdichtingen zijn al decennia de industriestandaard vanwege hun eenvoud en betrouwbaarheid. Ze hebben echter inherente beperkingen:

Beperking Gevolg

Hoge lekkagesnelheden Verminderde motorefficiëntie, verhoogd brandstofverbruik

Gevoeligheid voor excentriciteit Prestaties verslechteren aanzienlijk bij installatiefouten
Slechte dempingseigenschappen Risico's op rotordynamische instabiliteit
Temperatuurlimieten Gevoelig voor storingen bij hoge temperaturen van de compressoruitlaat
Beperkingen van de bladpuntspeling Kan bladwrijving niet opvangen zonder schade

De honingraat luchtafdichting pakt elk van deze beperkingen direct aan en biedt een drop-in vervanging die onmiddellijke en meetbare prestatieverbeteringen levert.

3. Kernvoordelen ten opzichte van Labyrintafdichtingen

3.1 Superieure Lekkagereductie

Tot 30-70% minder lekkage vergeleken met conventionele labyrintafdichtingen.

· Voor lange afdichtingen (L > 50 mm) lekken honingraatafdichtingen ongeveer een derde minder dan een standaard labyrintafdichting
· Labyrintafdichtingen met gedeeltelijke honingraatlandingen bereiken tot 39,4% reductie in de uitlaatcoëfficiënt
· Gemengde honingraatafdichtingsontwerpen tonen prestatieverbeteringen tot 19% (minder lekkage) vergeleken met uniforme honingraatafdichtingen
· Rechte tand honingraatgeometrie vermindert lekkage met ~11%; schuine tandopstellingen verhogen dit tot 21,5%

3.2 Verbeterde Turbine-efficiëntie

· Vervanging van labyrintafdichtingen door honingraatafdichtingen levert ~30% lekkagereductie en 0,6% verbetering van de trap-efficiëntie op
· Radiale spleten kunnen worden verlaagd van 1,5 mm naar 0,5 mm, waardoor de efficiëntie van de turbinecilinder met ongeveer 1% in de initiële trap toeneemt
· Corresponderende winst in turbine-vermogensoutput

3.3 Superieure Rotordynamische Stabiliteit

· Honingraatafdichtingen hebben veel hogere waarden van effectieve demping dan labyrintafdichtingen
· Cross-coupled stijfheidscoëfficiënten zijn vergelijkbaar met labyrintafdichtingen, terwijl de directe demping aanzienlijk groter is
· De honingraatafdichting is het minst gevoelig voor excentriciteit van alle afdichtingstypen
· Honingraatstructuur doodt de ontwikkeling van wervelsnelheid, waardoor destabiliserende krachten worden verminderd

3.4 Bescherming van Abradeerbare Bladen

De honingraatstructuur dient als een opofferende abradeerbare laag:

· Tijdens de eerste motorstart snijden de bladpunten zachtjes in de honingraat, slijten in-situ om een perfect gasdichte afdichting te vormen
· Beschermt dure turbinebladen met keramische punten tegen schade
· Maakt strakkere radiale spleten mogelijk zonder risico op catastrofaal contact tussen blad en behuizing
· Lineaire slijtageverhouding van afdichtingsmateriaal tot blad is 10:1

3.5 Hogere Temperatuurcapaciteit

· Honingraatafdichtingen kunnen hogere temperaturen weerstaan
· Conventionele labyrintafdichtingen zijn gevoelig voor storingen bij hoge temperaturen van de compressoruitlaat
· Constructie van op nikkel gebaseerde superlegering (Hastelloy X / GH3536) biedt betrouwbare service tot 900°C langdurig (1080°C kortstondig)

3.6 Productie-efficiëntie

· Arbeidsinzet voor het fabriceren van honingraatafdichtingen is zes tot acht keer kleiner dan die voor labyrintafdichtingen met honingraatinzetstukken
· Rechthoekige celafdichtingsontwerpen kunnen een extra efficiëntieverbetering van 0,5–1,0% opleveren

Specificaties

Eigenschappen

Gelast honingraatkern, ongeacht het materiaal, zoals aluminium, roestvrij staal, staal, titanium etc., bezit betere mechanische eigenschappen dan regelmatig geproduceerde gelijmde honingraatkern. Het presteert dus aanzienlijk beter dan de gebruikelijke honingraat gebonden met lijm op het gebied van sterkte, modulus, corrosiebestendigheid, dimensionale stabiliteit etc. Over het algemeen moeten deze kritieke prestatievariabelen echter worden geëvalueerd: materiaal, luchtstroom en demping.

1. Materiaalsamenstelling

De roestvrijstalen kwaliteit moet worden overwogen op basis van de werkelijke toepassing. Aangepaste materialen anders dan roestvrij staal zijn op aanvraag verkrijgbaar. Hier zijn de te evalueren parameters:

Duurzaamheid

Materiaalsoort en -kwaliteit is het eerste aspect dat moet worden geëvalueerd, daarna kan plating, later uitgebreid besproken, de duurzaamheid verbeteren.

Gewicht

Materiaal, structuur en dikte van het materiaal kunnen het totale onderdeelgewicht beïnvloeden.

2. Corrosiebestendigheid

Typisch moeten messing en roestvrij staal worden gebruikt in spatomgevingen. Plating of niet-geleidende oppervlaktecoatings kunnen de corrosiebestendigheid voor alle honingraattypen verbeteren.

3. Afschermingsprestaties

Verschillende honingraatkernmaterialen bieden verschillende elektrische prestaties, zowel vanwege de inherente eigenschappen van het basismateriaal als vanwege de verschillende productieprocessen die tijdens de vorming van de honingraat worden gebruikt. Daarom kunnen verschillende EMI-afschermingsprestaties worden gerealiseerd. De afschermingsprestaties voor verschillende materialen worden gerangschikt als messing, aluminium, staal en roestvrij staal. Plating kan de honingraatafscherming verbeteren.

Specifieke dempingsvereisten kunnen worden voldaan door middel van geplateerde of ongeplateerde legeringen. Plating voegt kosten toe aan de uiteindelijke productventilatie. Het platingproces voor het verbeteren van de afscherming wordt gerangschikt als nikkel, tin, tin-lood en zink.

4. Luchtstroom & Demping

Luchtstroom en demping zijn omgekeerd evenredig. Oneindig grote honingraatcellen resulteren in oneindig kleine demping (en vice versa). Doorgaans worden als ontwerpbeginsel de luchtstroomprestatievereisten berekend om te voldoen aan de thermische prestatiebehoeften van de montage waarin de ventilatieopening wordt geïnstalleerd. Zodra de luchtstroom is bepaald, kunnen de demping en andere vereisten worden geëvalueerd. Standaard celgroottes voor honingraat zijn 1/16", 1/8" en 1/4", waarbij 1/8" het meest voorkomend is. Standaard diktes zijn 1/4", 1/2" en 1", waarbij 1/4" het meest voorkomend is.

Toepassing

• lucht-, water- en gasstroomrechtmakers en filters

• EMI/RF-afscherming: wetenschappelijke instrumenten, gevoelige faciliteiten en verharding.

• tafels voor waterstralen

• lichtscheiders

• structurele onderdelen in elektronische kasten, vliegtuigen, stuwkrachtomkeerders, uitlaatmondstukken

• honingraatafdichtingen voor vliegtuigmotoren en afdichtingen voor turbines voor energieopwekking
