Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | Roestvrij staal | Verbinden: | Lassen |
|---|---|---|---|
| Materiaal dikte: | 0,08-0,2 mm | Lengte celzijde: | 0.8-25 mm |
| Hoogte: | 3-250 mm | Vormend: | Draad gesneden |
| Cijfer: | SS316L |

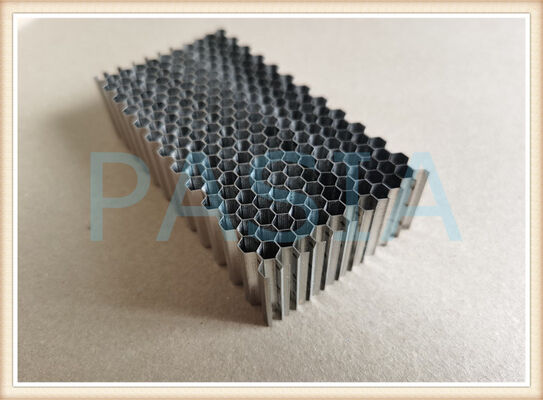

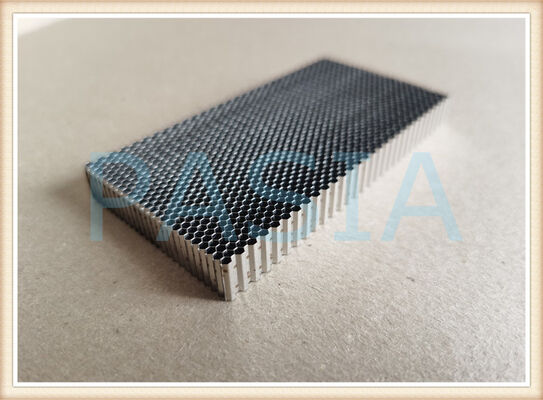

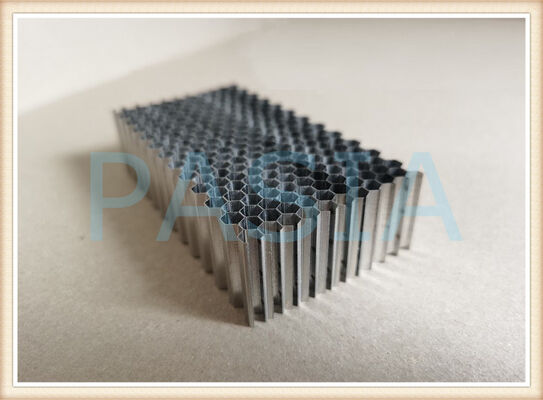

316L draadgesneden roestvrijstalen honingraatkern gelast
316L draadgesneden roestvrijstalen honingraatkern gelast is gelast uit meerdere gegolfde roestvrijstalen platen volgens een nauwkeurige, vooraf bepaalde celgrootte, terwijl het golfmateriaal wordt verwerkt op een tandwielpers waarbij de platen worden afgeleverd vanaf een rol van gewalst roestvrij staal. Voor de speciale vorm en de kleine hoeveelheid die nodig is, moet een draadsnijproces worden gebruikt om het gewenste doel te bereiken. Zeshoekige cellen voor het verkrijgen van deze strips zijn daartussen gelaste punten. Het puntlasapparaat bestaat uit drie elektroden in het bovenste gedeelte, die vijf laspunten over de breedte van de strook golfplaat dragen. Puntlasapparaat gevuld met pers- en voortbewegingsmechanismen. Er zijn vijf lassers in elke unitruimte om ervoor te zorgen dat de sterkte voldoende is en gelijkmatig wordt verdeeld op basis van het lassen van de stapel en de weerstand door elektroden. De honingraatkern vereist over het algemeen een goede nauwkeurigheid van het lasproces, hoge apparatuurcontrole op het product en strikte kwaliteitscontrole tijdens het proces. Roestvrijstalen honingraat is voornamelijk bedoeld voor lucht- en ruimtevaart, hoog-industriële toepassingen en civiele toepassingen, waarbij de structuur bestaat uit speciale folies (platen). In plaats van de algemeen gebruikte lijmverbinding, wordt roestvrijstalen honingraat tussen de verbindingsgebieden van de zeshoekige vormen gelast.
Specificaties
| Celgrootte (mm) | 25.0 | 16.0 | 12.7 | 10.0 | 6.4 | 5.6 | 4.8 | 3.2 | 1.6 | 0,8 |
| Hoogtebereik (mm) | 50-450 | 50-450 | 50-150 | 50-150 | 5-100 | 5-90 | 5-60 | 5-60 | 3-30 | 3-25 |
| Foliedikte (mm) | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,076 | 0,05 |
| Kubieke dichtheid (kg/m3) | 165 | 256 | 320 | 403 | 616 | 699 | 806 | 1164 | 909 | 1164 |
| Materialen | SS304, SS316 of SS316L | |||||||||
| Lassen | Puntlassen met één gebied, vijf punten of laserlassen | |||||||||
| Vormen | Aangepaste vorm beschikbaar, niet beperkt tot ring, plaat, lus enz | |||||||||
Eigenschappen
Gelaste honingraatkern, ongeacht het materiaal, zoals aluminium, roestvrij staal, staal, titanium enz., bezit betere mechanische eigenschappen dan regelmatig geproduceerde gelijmde honingraatkern. Het presteert dus aanzienlijk beter dan de gewone honingraat die is gebonden door lijm op sterkte, modulus, corrosieweerstand, maatvastheid enz. Over het algemeen moeten deze kritische prestatievariabelen echter worden geëvalueerd: materiaal, luchtstroom en demping.
1. Materiaalsamenstelling
Afhankelijk van de werkelijke toepassing moet rekening worden gehouden met roestvrij staal. Aangepaste materialen anders dan roestvrij staal zijn op aanvraag beschikbaar. Dit zijn de parameters die moeten worden geëvalueerd:
Duurzaamheid
Het materiaaltype en de kwaliteit zijn het eerste aspect dat moet worden geëvalueerd, waarna beplating, dat later uitgebreid wordt besproken, de duurzaamheid kan verbeteren.
Gewicht
Materiaal, structuur en dikte van het materiaal kunnen het totale gewicht van het onderdeel beïnvloeden.
2. Corrosiebestendigheid
Meestal moeten messing en roestvrij staal worden gebruikt in snijomgevingen. Plateren of niet-geleidende oppervlaktecoatings kunnen de corrosieweerstand voor alle honingraattypes verbeteren.
3. Afschermingsprestaties
Verschillende aanbiedingen van honingraatkernmaterialen hebben verschillende elektrische prestaties, vanwege zowel de inherente eigenschappen van het basismateriaal als de verschillende productieprocessen die worden gebruikt tijdens het vormen van honingraat. Daarom kunnen verschillende EMI-afschermingsprestaties worden gerealiseerd. De afschermingsprestaties voor verschillende materialen worden gerangschikt als messing, aluminium, staal en roestvrij staal. Plateren kan de honingraatafscherming verbeteren.
Er kan aan specifieke dempingseisen worden voldaan door middel van geplateerde of ongeplateerde legeringen. Beplating voegt kosten toe aan de ventilatieopening van het eindproduct. Het galvaniseringsproces voor het verbeteren van de afscherming wordt gerangschikt als nikkel, tin, tin-lood en zink.
4. Luchtstroom en demping
Luchtstroom en demping zijn omgekeerd evenredig. Oneindig grote honingraatcellen resulteren in een oneindig kleine verzwakking (en omgekeerd). Normaal gesproken worden als ontwerpbasislijn de luchtstroomprestatie-eisen berekend om te voldoen aan de thermische prestatiebehoeften voor de constructie waarop de ventilatieopening moet worden geïnstalleerd. Zodra de luchtstroom is bepaald, kunnen de demping en andere vereisten worden geëvalueerd. Standaard celgroottes voor honingraat zijn 1/16", 1/8" en 1/4", waarbij 1/8" het meest voorkomt. Standaarddiktes zijn 1/4", 1/2" en 1", waarbij 1/4" het meest voorkomt.
Sollicitatie
• lucht-, water- en gasstroomrichters en filters
• EMI/RF-afscherming: wetenschappelijke instrumenten, gevoelige faciliteiten en HEMP-verharding.
• tabellen voor waterstralen
• lichtafscheiders
• structurele onderdelen in elektronische kasten, vliegtuigen, straalomkeerders, uitlaatmondstukken
• honingraatafdichtingen voor vliegtuigmotoren en turbineafdichtingen voor energieopwekking
